针对Altium Designer 13的新用户，不清楚怎样制作线路板封装的问题，下面小编介绍下Altium Designer 13制作线路板封装的详细操作流程。

Altium Designer 13制作线路板封装的详细操作流程

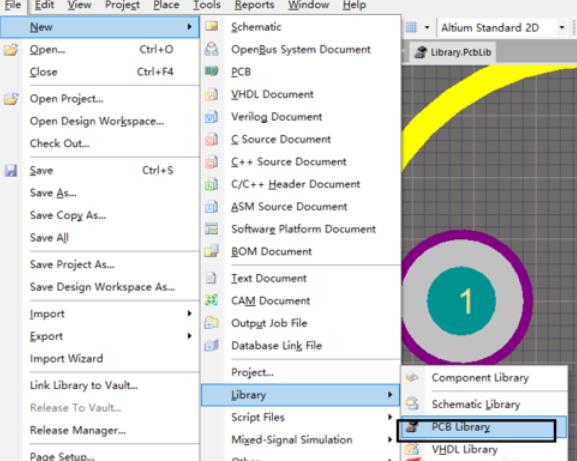

打开Altium designer，file新建一个PCB库

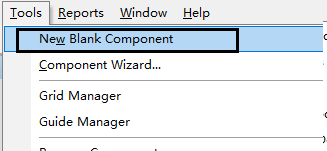

点击Tools创建新的器件

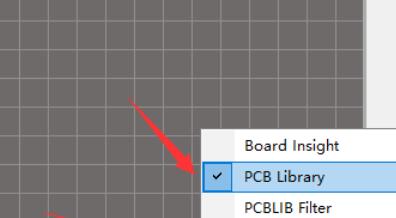

点击右下角的SCH选中PCB Library弹出器件

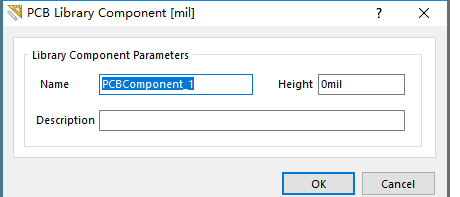

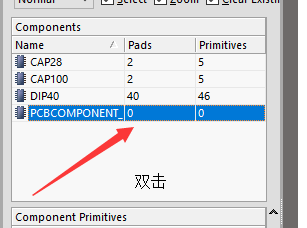

双击器件修改名称

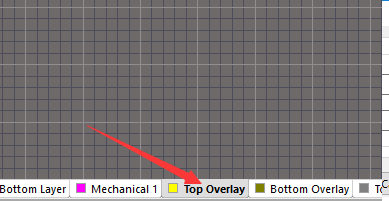

切换到top overlay丝印层进行绘制

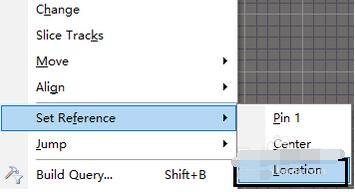

在Edit中的Location绘制坐标原点

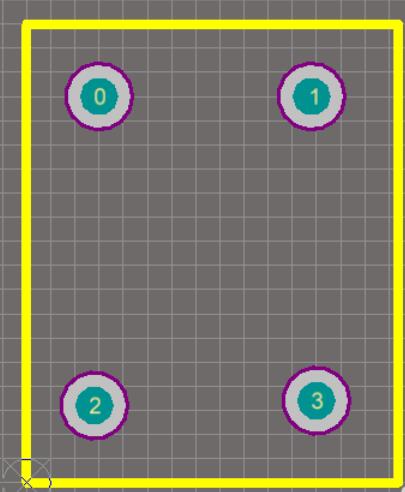

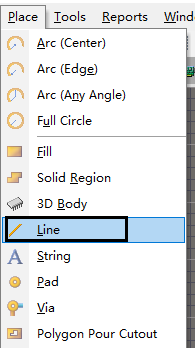

选择place中的Line进行绘制

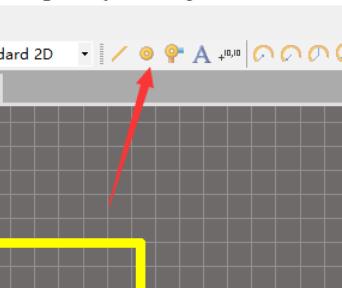

之后绘制焊盘，切换到顶层Top Layer

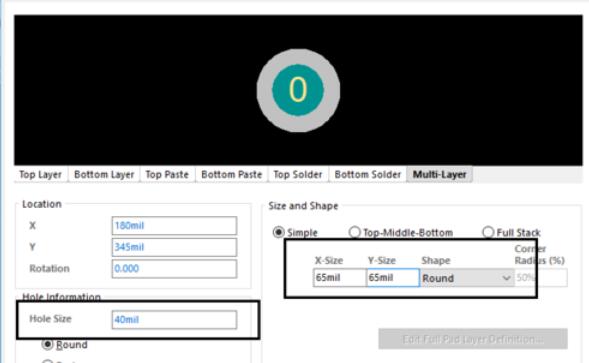

按Tab进行属性更改

焊盘根据文档进行绘制

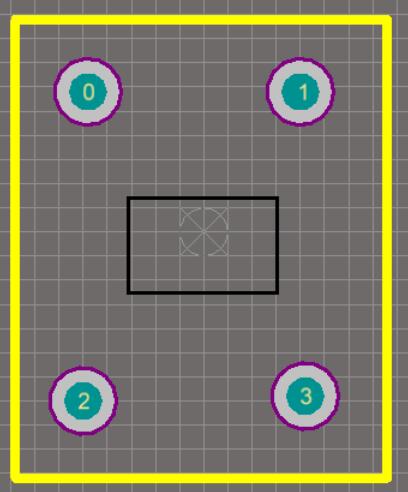

最后将坐标原点放置到器件中心

上文就是Altium Designer 13制作线路板封装的详细操作流程，赶快试试看吧。
